Chariots de ripage du tablier nouveau
équipés de sabots en chêne avec plaques de téflon.
Chariots de ripage du tablier ancien
équipés de sabots en chêne avec plaques de téflon.

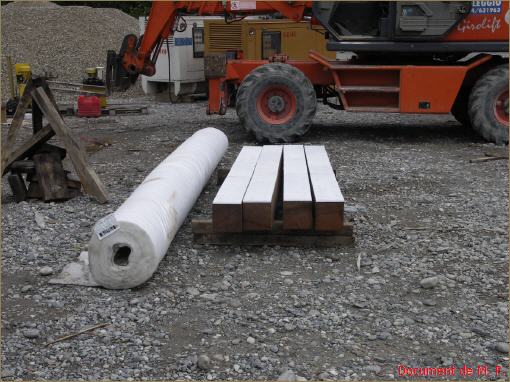

Madriers en chêne équipés de plaques de téflon
emprisonnés sous les chariots de ripage, ils glissent sur les chemins de ripage équipés eux aussi de téflon.
16 avril 2007
Fin des lançages, le tablier repose sur les galets de la palée de lançage à la culée C5, les chariots de ripage sont en attente.
Chariot de ripage sous le nouveau tablier
l' opération de transfert du tablier sur les chariots de ripage est en cours.

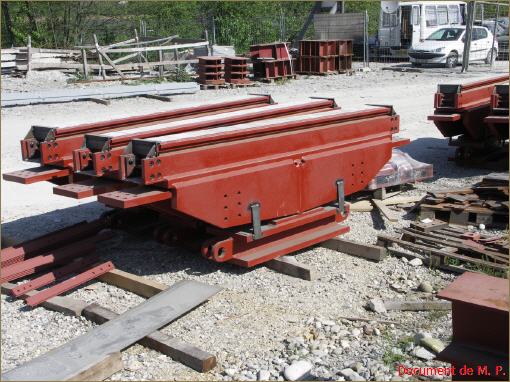

Chariot de ripage du nouveau tablier
Sur les 6 chemins de ripage, le nouveau tablier a été retiré des chaises à galets et posé sur 12 chariots de ripage attelés 2 par 2.

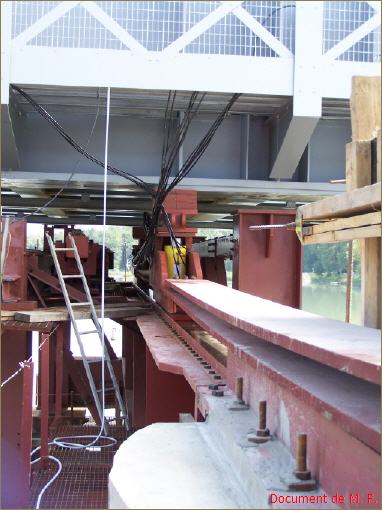

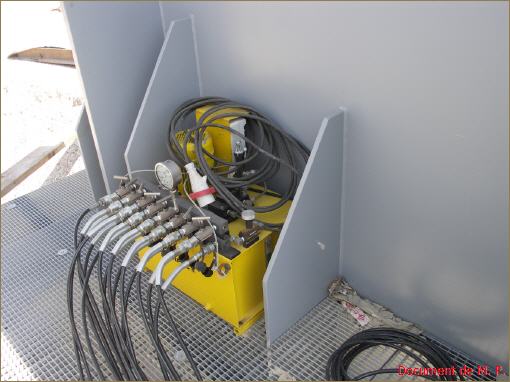

Pompe hydraulique
pour commande des vérins.

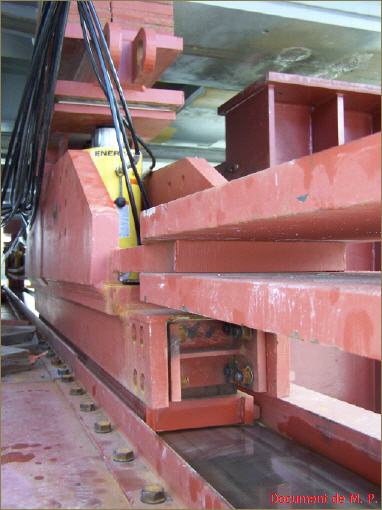

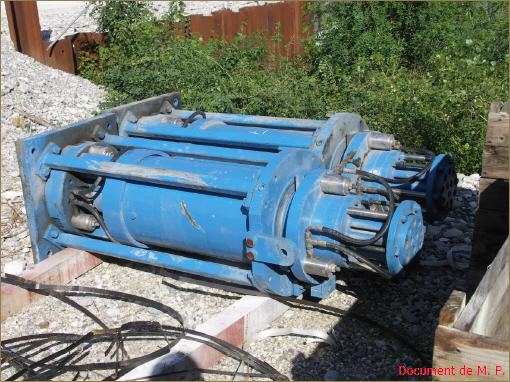

8 vérins tirant les câbles acier
La platine sur la gauche étant fixée sur les chemins de ripage des 4 piles.
Détail de la platine et passages des câbles
A droite, la partie mobile des vérins
Lors de la rentrée des vérins, ils tirent les câbles entraînant les 2 tabliers.

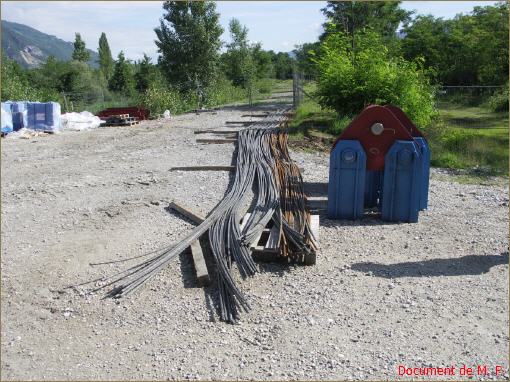

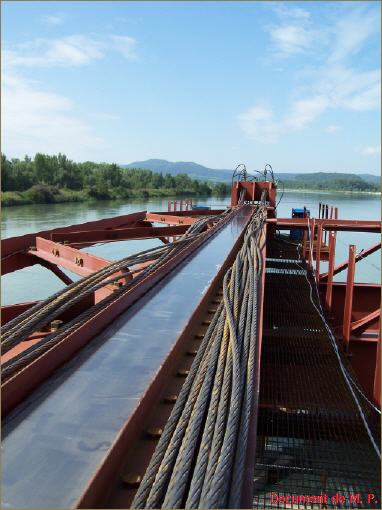

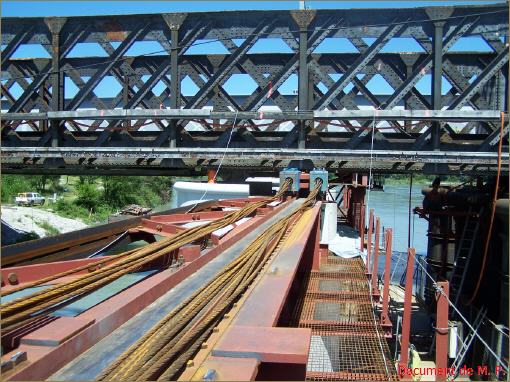

Câbles acier et pièces de jonction
entre le chariot sous le vieux tablier et les 24 câbles reliés aux 2 vérins par pile.

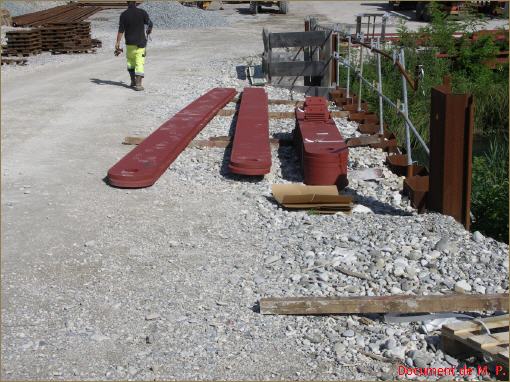

Pièces pour attelage des chariots de ripage.

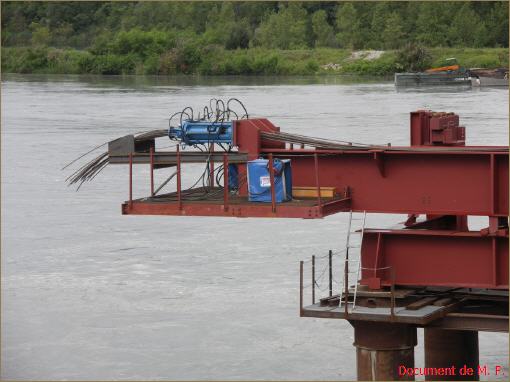

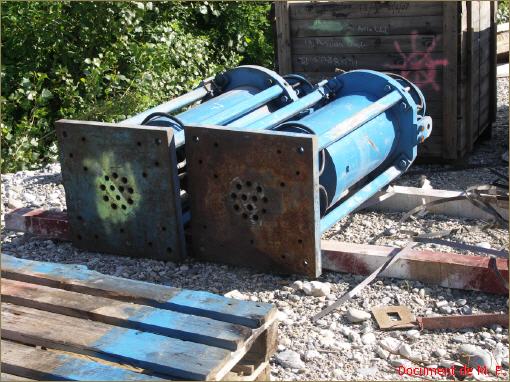

Vérins à l' extrémité aval d' un chemin de ripage
Pièce de jonction tablier/câbles
Câbles pénétrant dans les vérins
Attelages doubles
au fond entre 2 chariots du tablier neuf et au premier plan entre les chariots des 2 tabliers à substituer.
Détail attelage avec chariot du tablier neuf.
Attelage entre chariots des 2 tabliers

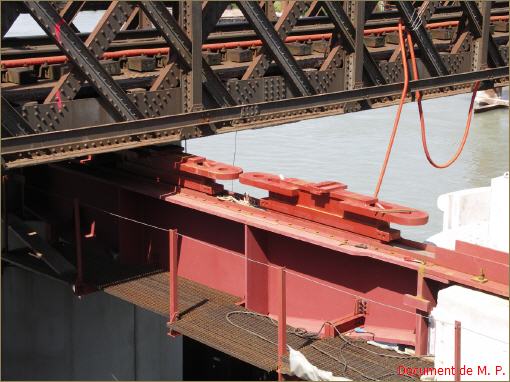

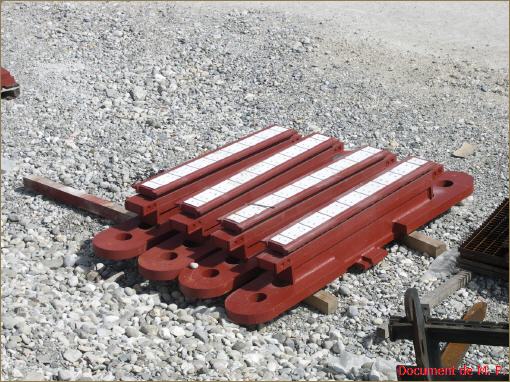

Chariots de ripage du tablier ancien
en attente de mise en place.

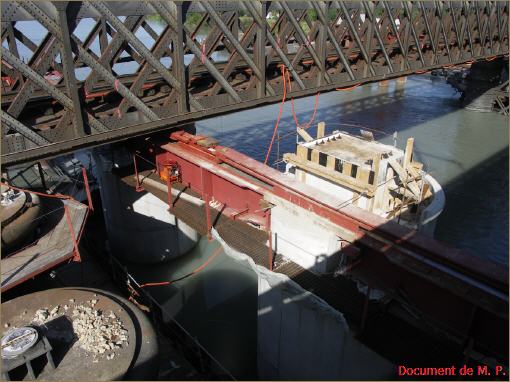

Alignement des 4 chemins de ripage à l' aval
dispositif complet de ripage des chariots et de leurqs tabliers.
