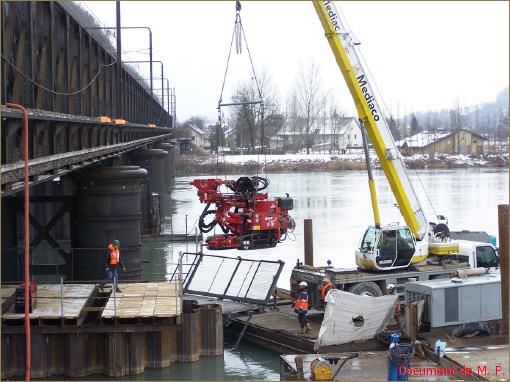

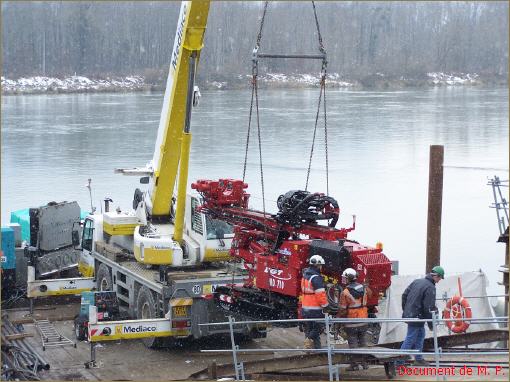

Chargement sur ponton de la foreuse
de Jet Grouting
Déchargement sur le plancher de la foreuse
Jet grouting en cours de réalisation
Train de tige de la foreuse de Jet Grouting
Trident de Jet grouting
outil adapté en fonction du substratum

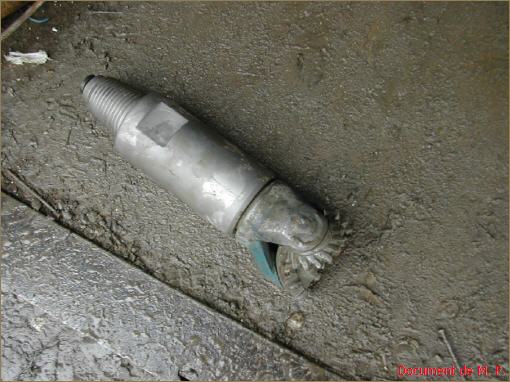

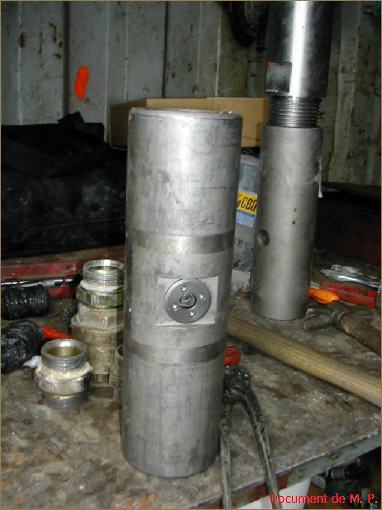

Tricone de Jet Grouting
outil adapté en fonction du substratum
Moniteur de Jet Grouting
Déstructuration du terrain
Plot d' essai de Jet Grouting

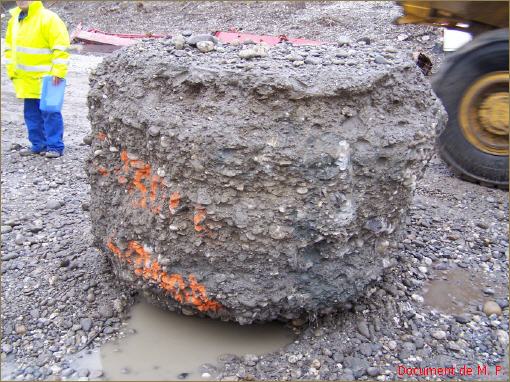

arraché du terrain de la zone d' essai
Après la réalisation du Jet Grouting
Etat de la surface des spoils
Retrait des spoils

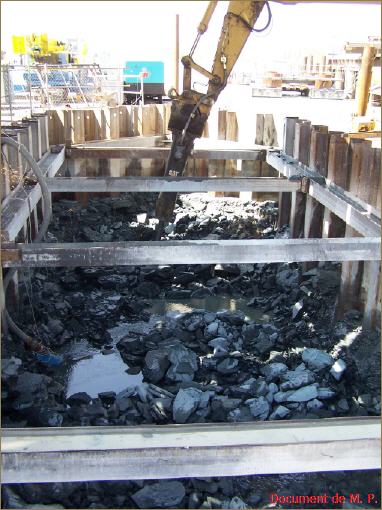

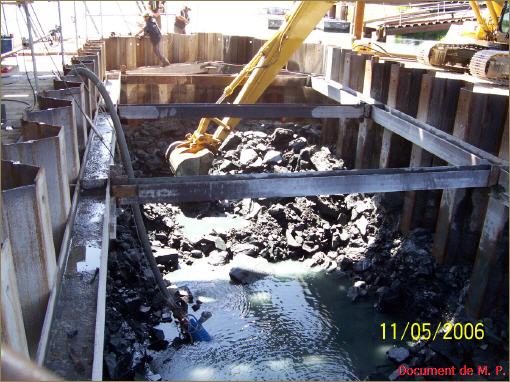

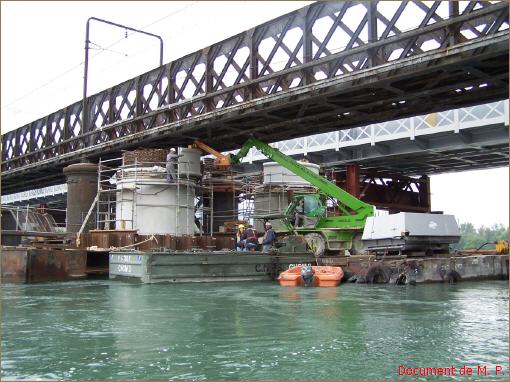

Démolition des spoils au BRH dans le batardeau
à l'aide d' une pelle sur ponton

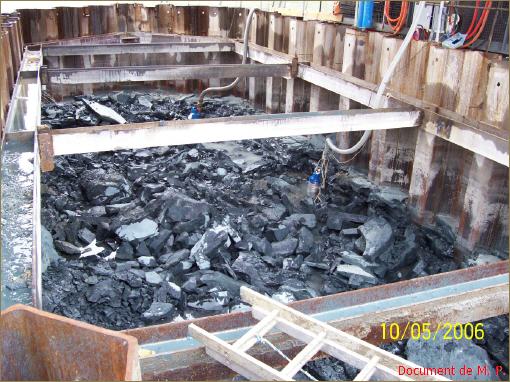

Aspect des spoils après intervention du BRH
Extraction des spoils

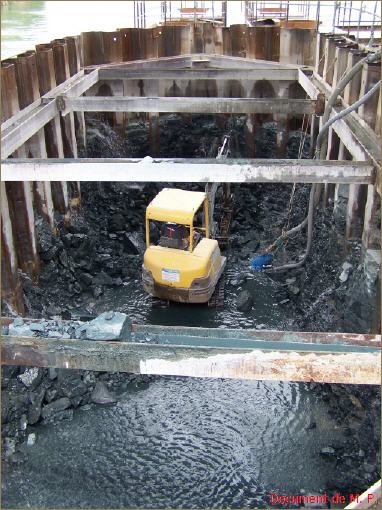

Poursuite de la démolition avec une mini pelle

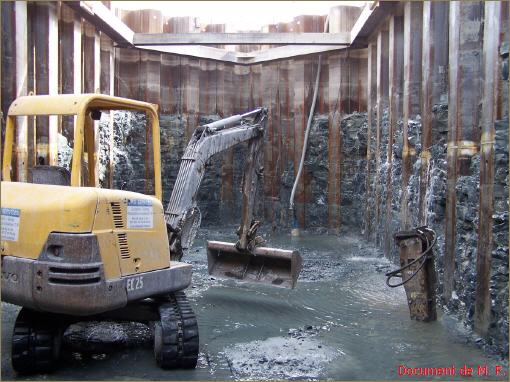

Ramassage des gravois avec une mini pelle
sur la droite un BRH qui a servi à la démolition

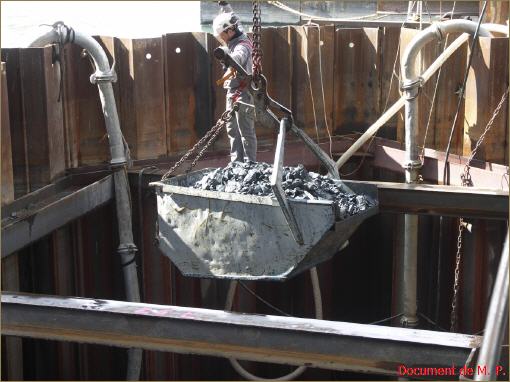

P4 - Evacuation des spoils à l' aide d' une benne

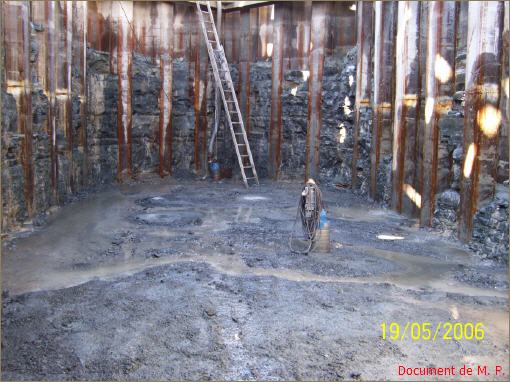

Etat de surface après retrait des spoils
Confection semelles

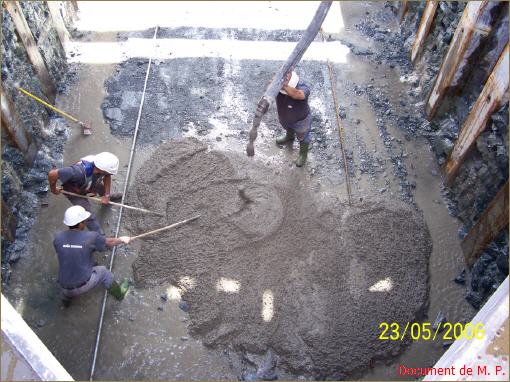

Réalisation d' un béton de propreté
Début du ferraillage de la semelle

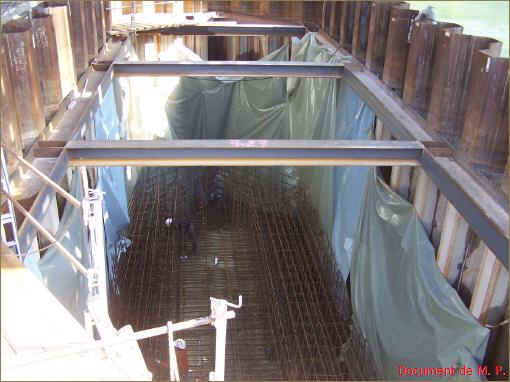

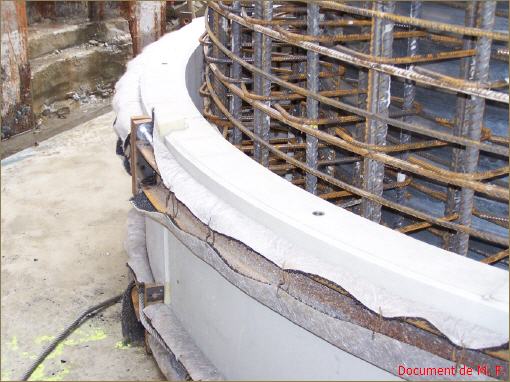

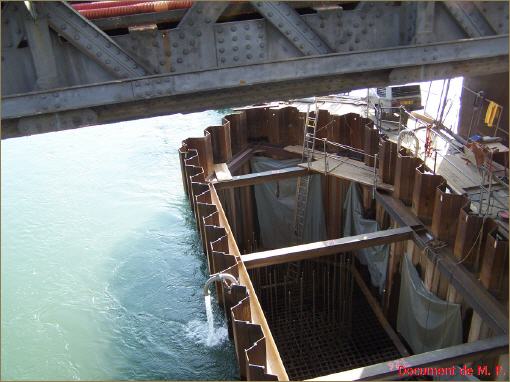

Batardeau à P4, ferraillage en cours
Les polyanes le long des palplanches servent uniquement à éviter les projections d' eau

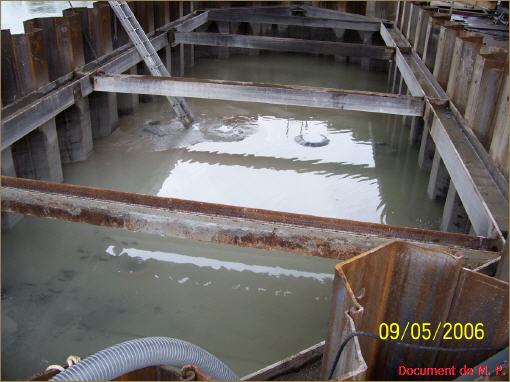

Débit de la pompe au batardeau de P4

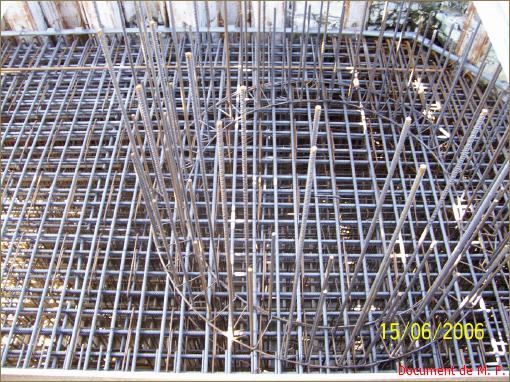

Ferraillage en cours

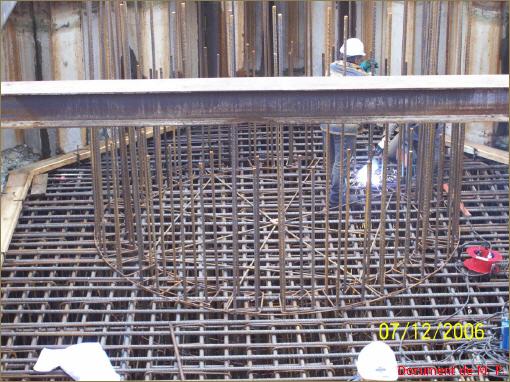

Les aciers sont solidarisés entre eux
par soudures électriques

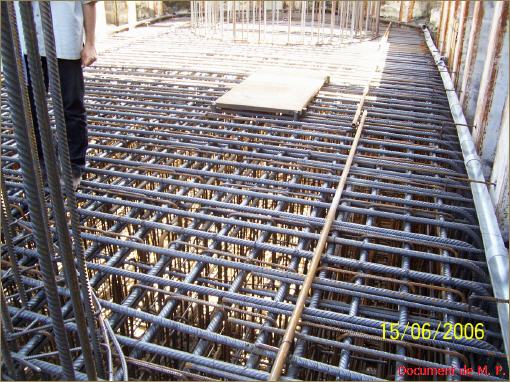

Importance du ferraillage de la semelle

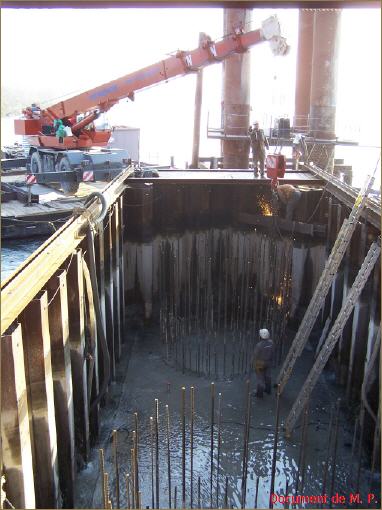

Aciers en attente pour fûts des piles

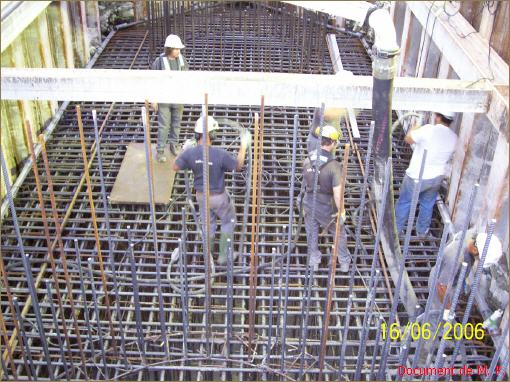

Bétonnage depuis RD de la semelle de la pile P1

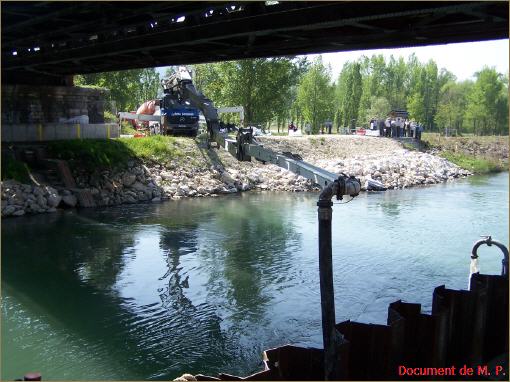

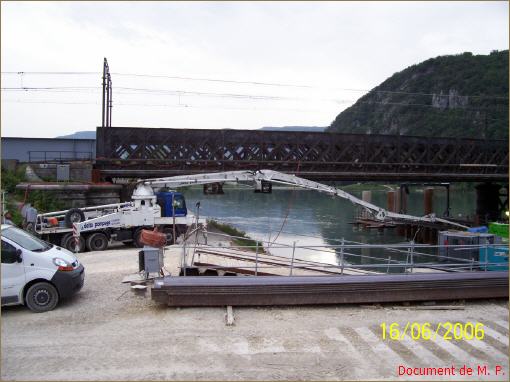

à l' aide d'une pompe à béton
Bétonnage de la semelle de P2

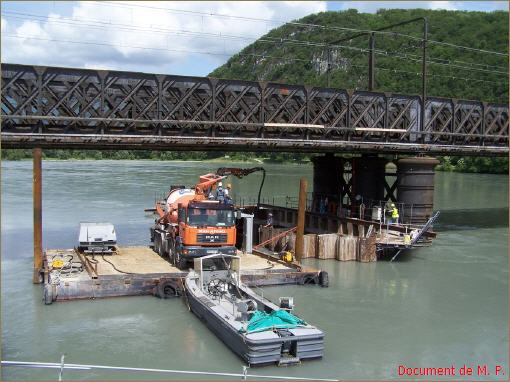

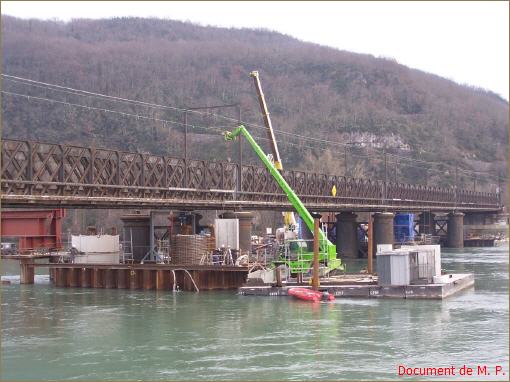

depuis un malaxeur installé sur un ponton
Bétonnage de la semelle
Bétonnage semelle de P4 depuis la rive gauche
Semelle en cours de coulage et fers de reprise
pour réalisation des fûts
Etat après coulage de la semelle
dépose des liernes et buttons
Réalisation des fûts

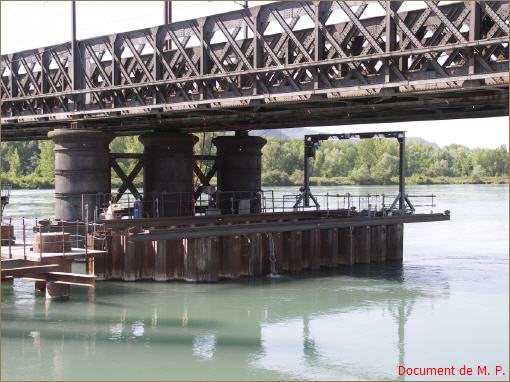

Chemins de roule et portique avec palan électrique
Pour les manutentions à l' intérieur du batardeau

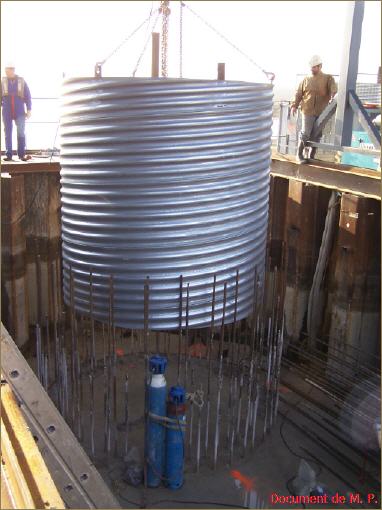

Buses métalliques sur parc

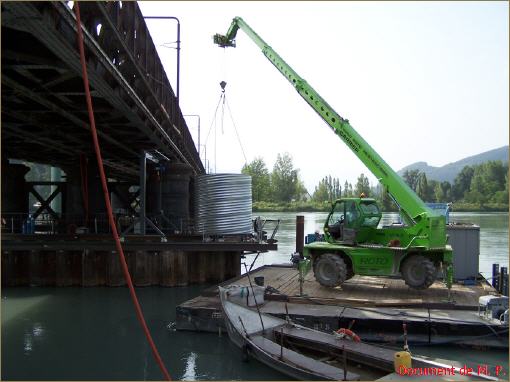

Manutention d' une buse métallique
Buse métallique - Pose du premier élément

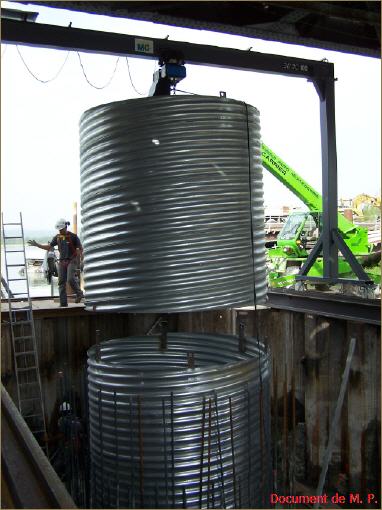

Buse métallique - Pose du deuxième élément

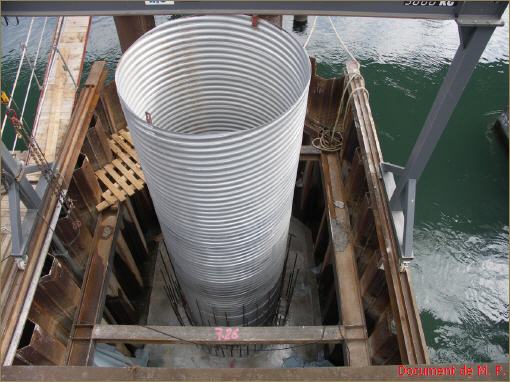

Colonne complète de buses métalliques

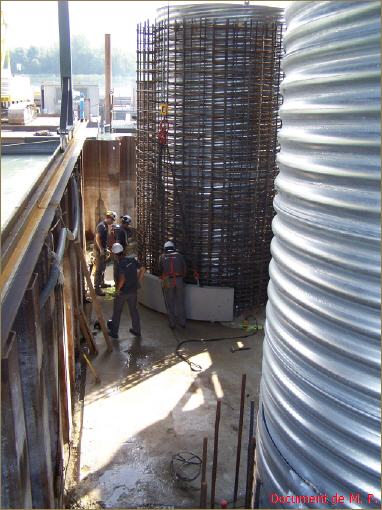

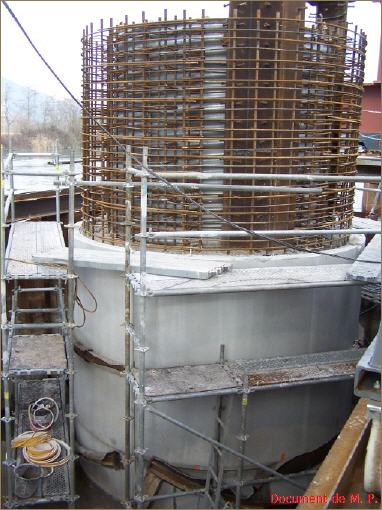

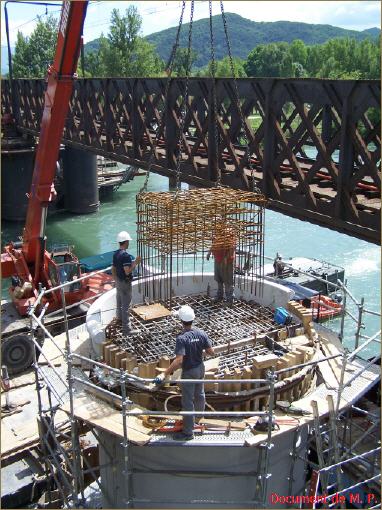

Ferraillage du fût d' une pile
Différents modèles de coques préfabriquées
en partant de la gauche : éléments terminaux, avant derniers éléments, éléments de base et intermédiaires

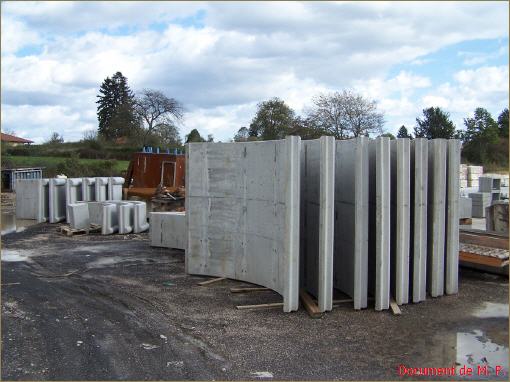

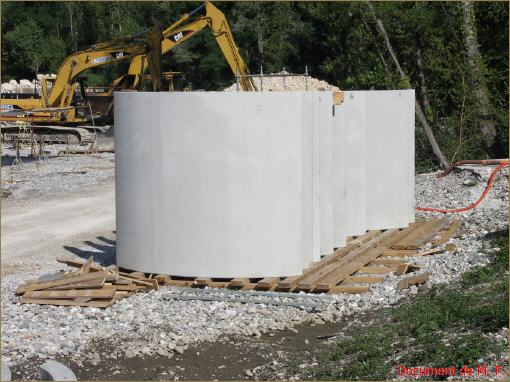

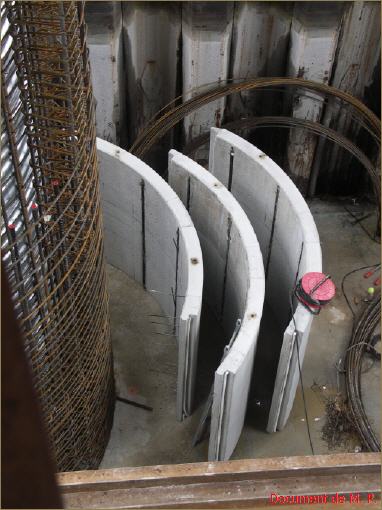

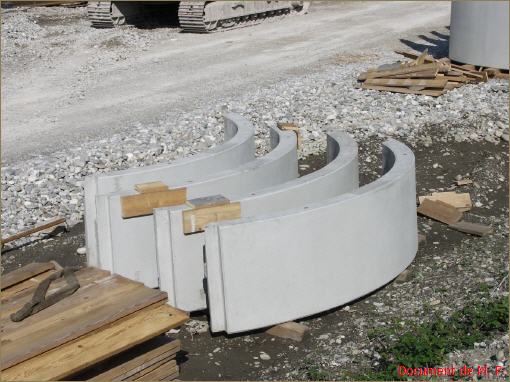

Coques préfabriquées de base
4 éléments pour réaliser un fût de 4,00 m. de diamètre extérieur
Coques préfabriquées intermédiaires
hauteur variable suivant les piles
Ferraillage et coques intermédiaires en attente

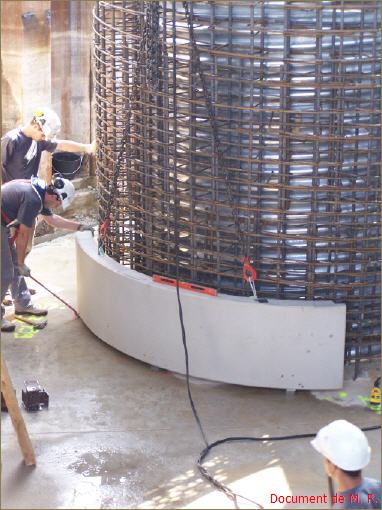

Pose du premier élément de base

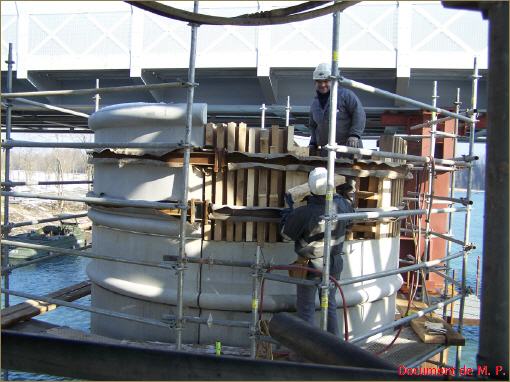

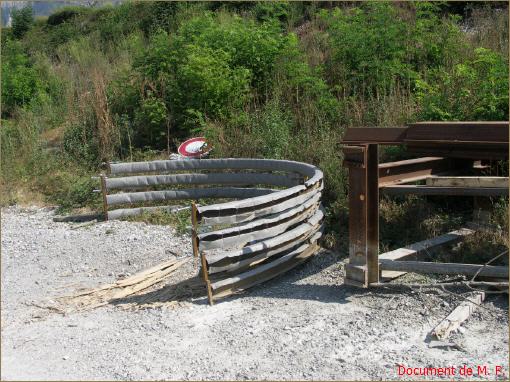

Cerclages des coques lors des bétonnages
Eléments de base cerclés pour bétonnage

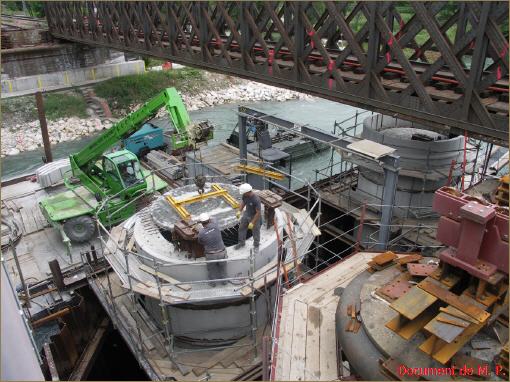

Manutention d' une coque intermédiaire

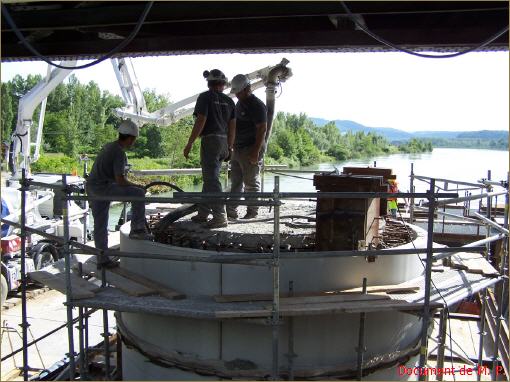

Bétonnage partiel d' un fût

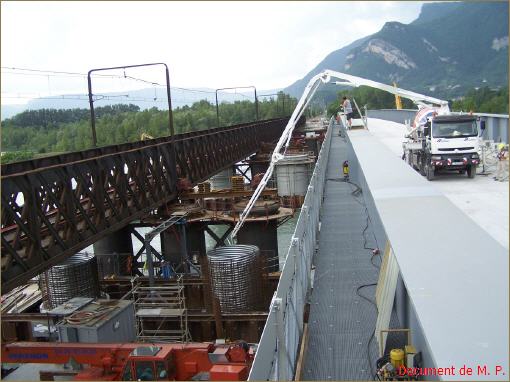

Bétonnage du fût de P3 depuis le nouveau pont
Fût en partie bétonné et détail ferraillage
Manque une coque intermédiaire.
puis interviendra le dernier bétonnage avant la pose d' une dalle préfabriquée et le ferraillage du chevêtre.
Dans le ferraillage, 2 fers d' appui en "Z"
pour les chemins de ripage. On distingue les connecteurs
Le bétonnage du fût est achevé
Noter sur la gauche les 2 fers qui recevront chacun une extrémité des chemins de ripage.

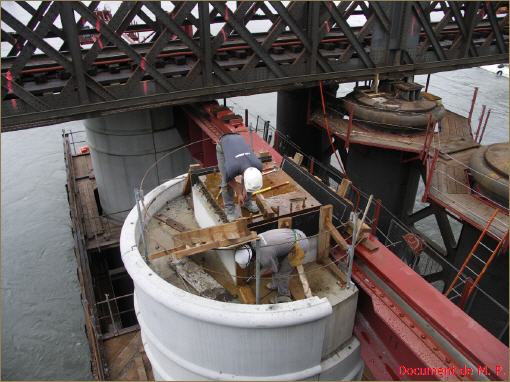

Pose de la dalle préfabriquée
elle obture le fût et sert de coffrage pour le bétonnage du chevêtre.

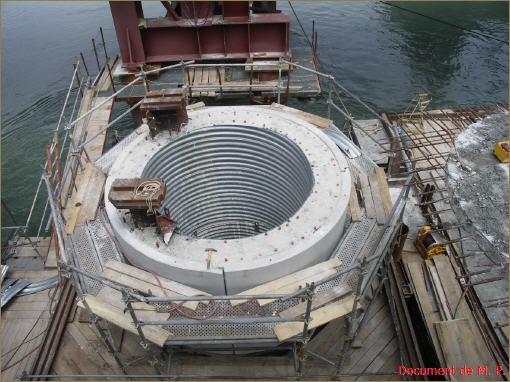

Obstruction du fût par dalle préfabriquée
et les 4 avant-derniers éléments de coques sont posés
Ferraillage d' un chevêtre

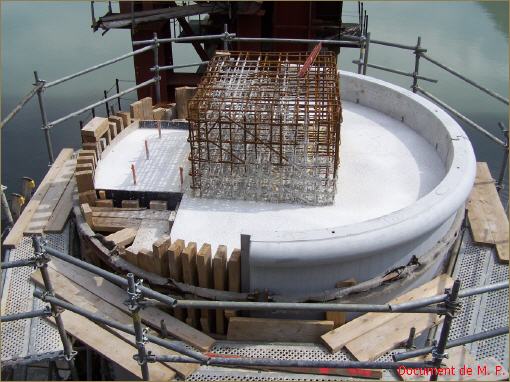

Sommet d' un fût

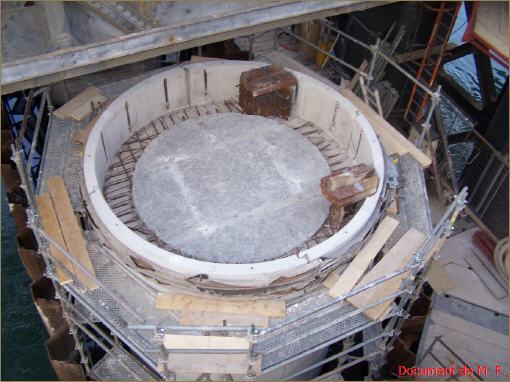

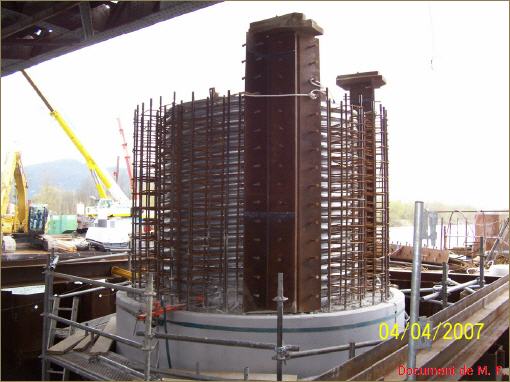

ferraillage et coffrage de la 1/2 circonférence avec 2 coques terminales
Chevêtre - Coffrage traditionnel 1/2 circonférence
avec 2 des 4 coques du sommet.
Fût amont
Mise en place du ferraillage du bossage d' appui
Fût amont

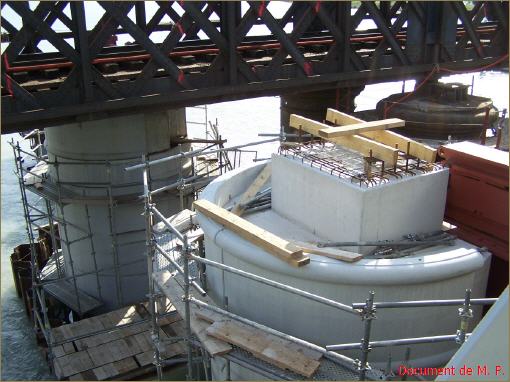

Chevêtre bétonné
Fût amont
Chevêtre et bossage d' appui coulés
Fût amont - Plaque d' appui -
Coffrage en cours en vue de son clavage.
Fût amont sans son appareil d' appui

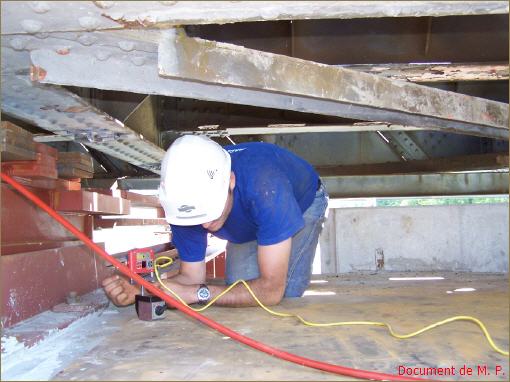

L' opérateur procède au nivellement des plaques d' appui avant leur clavage
Fût aval
Bétonnage du dernier élément du fût avant le chevêtre
Fût aval
Mise en place 1/2 circonférence du sommet sous l' ancien tablier
Fût sous tablier 1/2 circonférence du sommet posée
ferraillage du chevêtre réalisé
Fût aval - Plaque d' appui sous le tablier ancien
à noter le peu d' espace libre en hauteur
Alignement des 4 fûts avals sous le tablier
